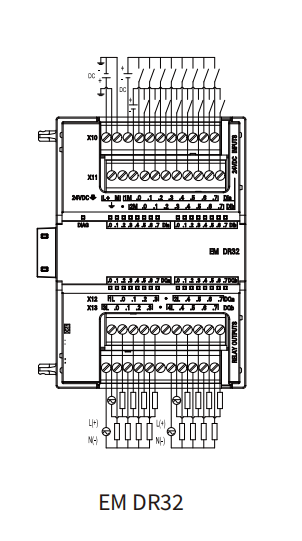

| 型號 | EM DR32 |
| 訂貨號 | TK1002-DR32 |

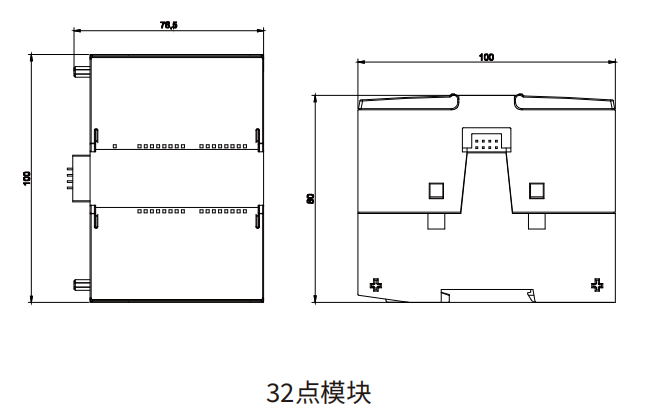

| 尺寸 W x H x D（mm） | 70 x 100 x 81 |
| 重量 | 295.4 g |
| 功耗 | 10 W |
| 電流消耗（SM 總線） | 180 mA |
| 電流消耗（24 V DC） | 所用的每點輸入 4 mA |
| 所用的每個繼電器線圈 11 mA | |
| 數字輸入 | |
| 輸入點數 | 16 |
| 類型 | 漏型/源型 |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯 1 信號（最?。? | 15 V DC |
| 邏輯 0 信號（最大） | 5 V DC |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 min |
| 隔離組 | 2 |
| 同時接通的輸入數 | 16 |
| 電纜長度 | 500 m（屏蔽），150 m（非屏蔽） |
| 數字輸出 | |
| 輸出點數 | 16 |
| 類型 | 繼電器，干觸點 |
| 電壓范圍 | 5 ~ 30 V DC 或 5 ~ 250 V AC |
| 最大電流時的邏輯 1 信號 | － |
| 具有 10 KΩ 負載時的邏輯 0 信號 | － |
| 每點的額定電流（最大） | 2 A |
| 燈負載 | 30 W DC/200 W AC |
| 通態觸電電阻 | 新設備最大 0.2 Ω |
| 每點的漏電流 | － |
| 浪涌電流 | 觸點閉合時 7 A |
| 過載保護 | 無 |
| 隔離（現場側與邏輯側） |
1500 V AC，持續 1 min （線圈與觸點） 無（線圈與邏輯側） |
| 隔離電阻 | 新設備最小為 100 MΩ |
| 斷開觸電間的絕緣 | 750 V AC，持續 1 min |
| 隔離組 | 4 |
| 每個公共端的電流 | 8 A |
| 電感鉗位電壓 | － |
| 開關延遲 |
斷開到接通最長 50 μs 接通到斷開最長 200 μs |
| 機械壽命（無負載） | 10,000,000 個斷開/閉合周期 |
| 額定負載下的觸電壽命 | 100,000 個斷開/閉合周期 |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 同時接通的輸出數 | 16 |
| 電纜長度 | 500 m（屏蔽），150 m（非屏蔽） |
